Automata Világítás Kapcsolás

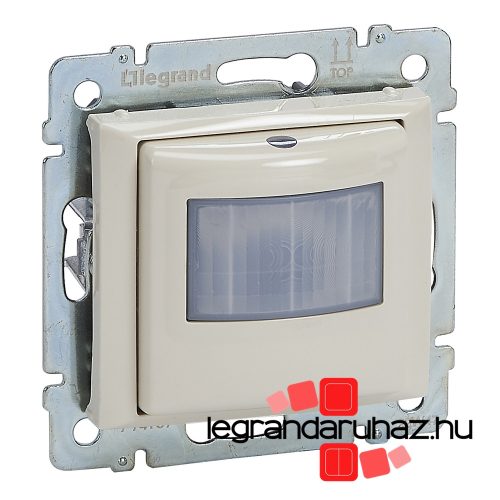

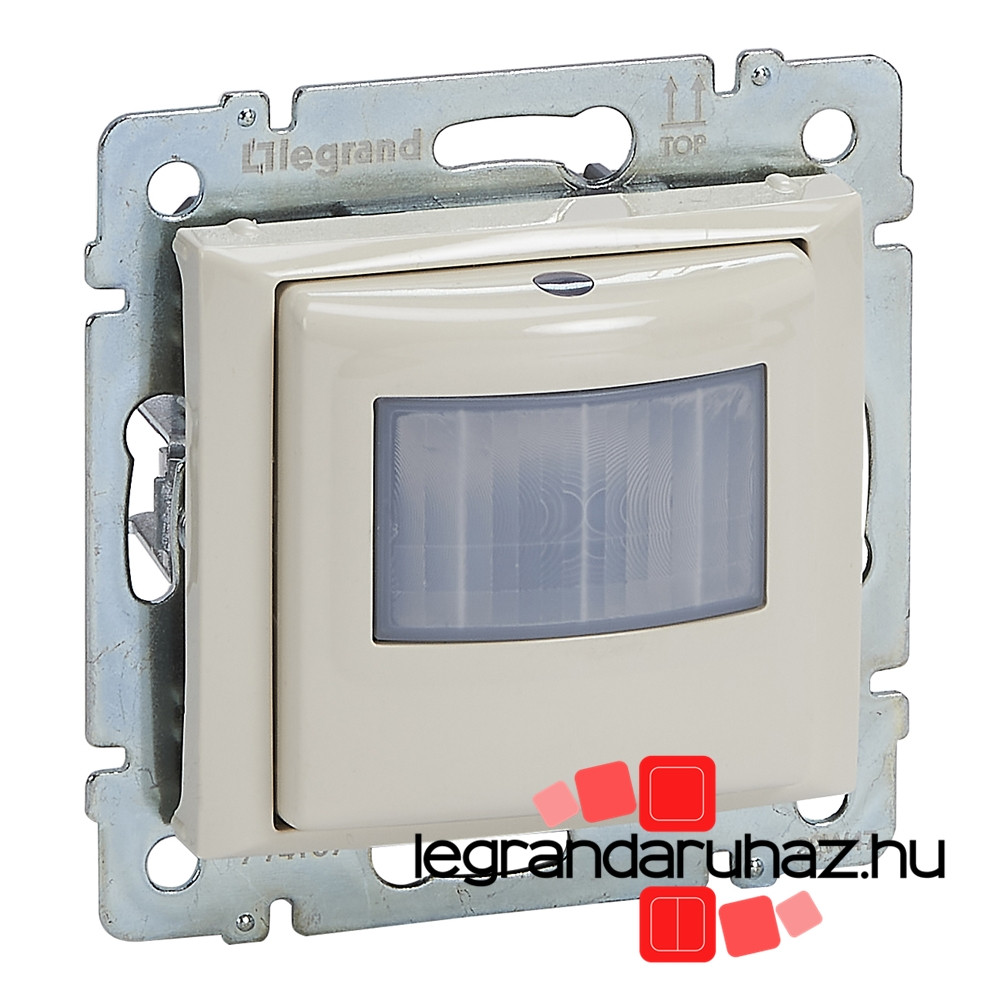

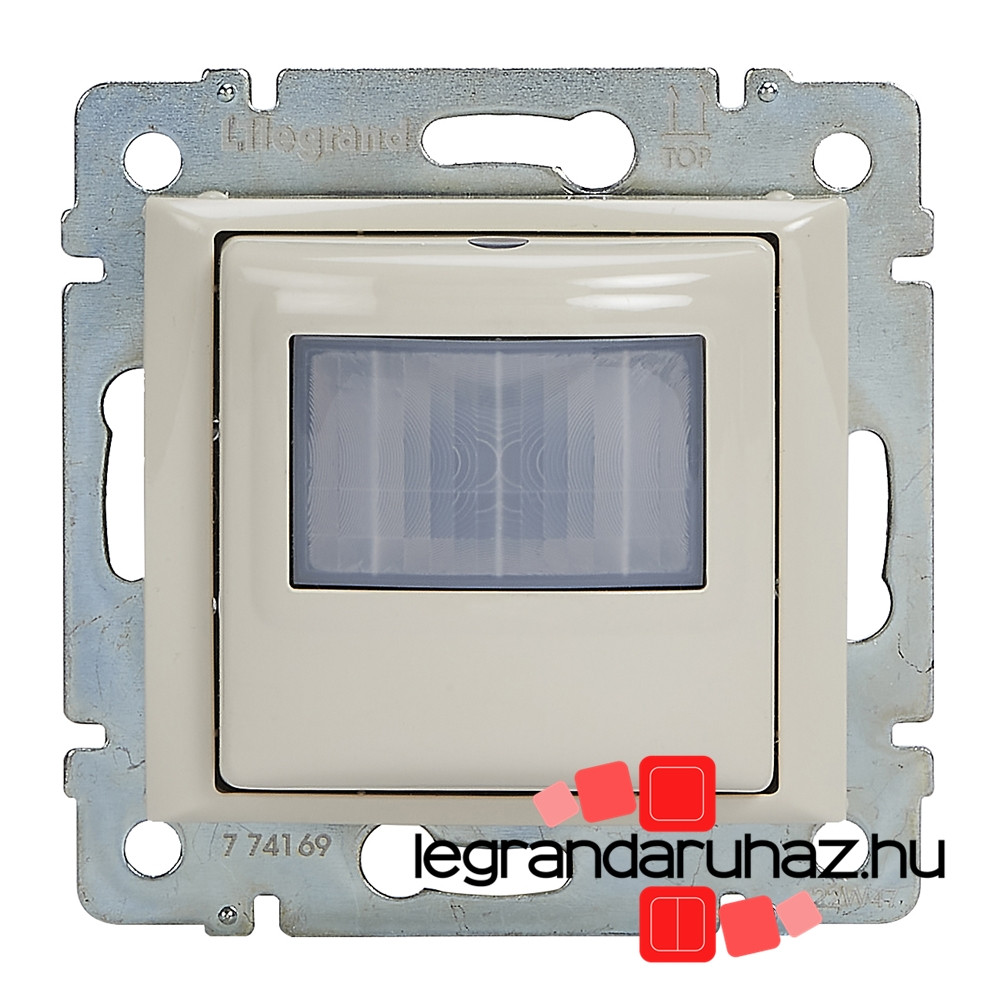

Mozgásérzékelős (PIR) Kapcsoló

2 vezetékes (retrofit) Hagyományos kapcsolók helyére további vezetékezés nélkül is szerelhető.

Világítás automatikus fel és időzített lekapcsolására, figyelembe véve a fényviszonyokat.

Bővíthető (több ponton történő kapcsolás kialakításához):

• Váltóérintkezős nyomókkal (max. 10 db, max. 100m-es vezetékhossz)
• További, párhuzamosan kötött mozgásérzékelős kapcsolóval (mindösszesen 3db lehet, max. 50m-es vezetékhosszon, de ekkor növekedni fog a minimálisan elvárt terhelés értéke is)

Kétféle kivitel:

• Automata működés (burkolat NEM megnyomható)
• Automata működés + burkolat megnyomásával manuálisan:
  • BE = bekapcsolás (zöld állapotjelzéssel) (manuális kikapcsolásig, vagy 4 óra után automatikusan)
  • AUTO = bekapcsolás mozgás észlelésénél (fényviszonyoktól függően) és időzített kikapcsolás (nincs állapotjelzés)
  • KI = érzékelő állandósított kikapcsolása (piros állapotjelzéssel)

Működés jellemzői:

• Látószög: 170°
• Érzékelési távolság (max):
  • Keresztező áthaladás: 8m
  • Megközelítés (szemből): 4m
• Észlelési terület maximális szélessége: 6m
• Javasolt rögzítési magasság: 1,2m
• Állítható megvilágítási küszöbszint: 5 ... 1275 lux (potenciométerrel)
• Állítható időzítés: 5mp ... 30 perc (potenciométerrel)
• Állítható érzékelési távolság (érzékenység): 4 lépcsőben: 2; 4; 6; 8 m (a konfiguráció alatt nyomógombbal)

Beállítható üzemmódok (érzékelő konfigurálása nyomógombbal):

• Sárga LED villogás: egyérzékelős üzemmód
• Zöld LED villogás: többérzékelős üzemmód
• Kék LED villogás: impulzus adó üzemmód (lépcsőházi automatákhoz a nyomógomb helyett)

Villamos jellemzők:

• Üzemi hőmérséklet tartomány: +5...+35 °C
• Névleges feszültség: 230 V~
• Fogyasztás: 0,088 kWh / 1000 h
• Bekötőkapcsok: 2x fázis (L), 2x kapcsolt fázis (~), csavaros, húzókengyeles, max. 2,5mm2
• Kapcsolt terhelés (LED) összteljesítménye: 2W...100W között

Minimálisan rákötendő terhelési értékek:

• 1db mozgásérzékelős kapcsolónál: 2W
• 2db mozgásérzékelős kapcsolónál: 6W
• 3db mozgásérzékelős kapcsolónál: 10W

Figyelem: LED-es és kompakt fénycsöves fényforrásoknál egy kompenzátor modul (kat.szám: 040149) használatára lehet szükség, amely nem tartozéka a csomagnak.
