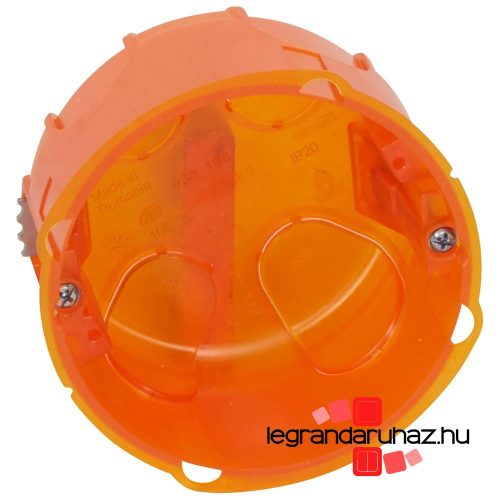

Legrand Batibox süllyesztődoboz bútorba vagy falba szereléshez mini padlódobozhoz, Ø80 mm, mélység 50mm, Legrand 080188

Cikkszám:
080188
alt
alt
Szállítás: 1-2 munkanap
alt
alt
Bruttó: 1 739 Ft
Raktáron, szállítás 1-2 munkanap :  13 db

Süllyesztődobozok és kiegészítők

  • Megfelel az IEC/EN 60670-23 szabványnak
Mennyiség:

Süllyesztődoboz

  • Batibox süllyesztődoboz bútorba vagy falba szereléshez
  • Ø80 mm

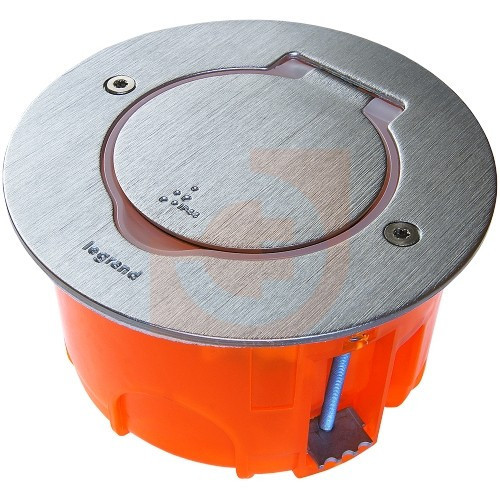

  • Segítségével bármilyen típusú falazatba vagy bútorba (pl. munkalapba) felszerelhető a padlódoboz. Mélysége: 50 mm

Beépítési útmutató szerelvénydobozhoz

A szerelvénydoboz helyes beépítése nagyon fontos, hogy biztonságos és esztétikus legyen az elektromos szerelés. Az alábbiakban lépésről lépésre bemutatjuk hogyan kell a szakszerű beépítést elvégezni:

Legrand 080188 süllyesztődoboz méretei

1. Előkészítés

  • Első lépésként nézd meg, hogy a szerelvénydoboz mérete megfelelő-e a tervezett usb töltőkhöz, dugaljakhoz vagy bármely más Legrand Program Mosaic szerelvényhez.
  • Mérd le a falvastagságot, és ellenőrizd a beépítési mélységet. Fontos, hogy a doboz ne lógjon ki, de ne is legyen túl mély.
Legrand 081988 süllyesztődoboz dupla elhelyezés

2. Milyen vastagságú felületre tudod beszerelni?

Rögzíthető anyagvastagság: A Batibox süllyesztődoboz stabilan beszerelhető olyan felületekbe, amelyek anyagvastagsága 9 mm és 35 mm között van.

Ez azt jelenti, hogy alkalmas például:

  • munkalapokhoz, bútorlapokhoz, ahol a vastagság legalább 9 mm (A min),
  • vagy akár vékonyabb álpadlókhoz, maximum 35 mm (A max) vastagságig.

A beépítő körmök könnyedén igazodnak ehhez a tartományhoz, biztosítva a szoros, stabil rögzítést anélkül, hogy károsítanák az anyagot.

Hasznos tanácsok:

Kábelek bevezetése

  • A doboz alján található könnyített kitörhető részek megkönnyítik a vezetékek behúzását (mindig csak annyit törj ki amennyi helyre szükséged van).
  • Figyelj arra, hogy a kábelek ne sérüljenek meg, és ne feszüljön meg túlzottan a vezeték behúzás közben.
  • Mindig hagyj egy kis plusz hosszúságot a vezetékekből, hogy kényelmes legyen bekötni, és később is könnyen hozzáférj, ha szükséges.

Ellenőrzés

  • A végén mindenképp ellenőrizd, hogy a doboz stabilan áll-e, és nincsenek benne repedések, sérülések.
  • Győződj meg róla, hogy a vezetékek szépen elférnek a dobozban, nem érintkeznek egymással, és minden szigetelés ép.

Ha ezeket betartod, biztos lehetsz benne, hogy a szerelvénydobozod nemcsak jól fog kinézni, hanem biztonságosan is fog működni!

Letölthető dokumentumok

Legrand 080188 Használati utasítás Letöltés
Legrand 080188 Tanúsítvány Letöltés

Gyártó
Legrand
Anyag
Műanyag
Származási és ár információk
A terméket a Legrand Zrt. teljes támogatásával és garanciális hátterével árusítjuk.
Ne kockáztasson, a nem eredeti termékek balesetet okozhatnak ezért kerülje a bizonytalan eredetű termékeket.
Felszereltség
Nincs
Forma
Kerek
Termékbiztonság

EU-ban felelős személy

Szerelési mód
Egyéb
Tárolási hőmérséklet
-5-60 °C
bemenetek száma
4
szélesség
83 mm
Kialakítás típusa
Készülékcsatlakozó doboz (kerek/négyzetes)
Modell
Egyszeres
Átmérő
80 mm
Villamos szerelvények száma
2
Kapcsolókészülék rögzítése
Csavaros vagy szétfeszíthető
Csavarokkal
Igen
Csőátmérőhöz
20/25 mm
Alkalmas kábelátmérőhöz
20-25 mm
Csőrögzítés
Nem
Hátsó bevezetés
Nem
Halogénmentes
Igen
Felületvédelem
Kezelés nélkül
Védettségi fokozat (IP)
IP20
Fedél típusa
Nincs
Fedélrögzítés
Egyéb
Lezárható
Nem
Áramkör integritás
Nincs
Árnyékolással
Nem
Légmentes
Nem
Maximális vezető keresztmetszet
0 mm²
Sorkapocs pólusainak száma
0
Rögzített kapocshelyzet
Nem
Lámpahorog rögzítés
Nem
Csonk (kiállás)
Nincs
Ütésállóság foka (IK)
IK04
Üzemi / beállítási hőmérséklet
-5-40 °C
Cikkszám
080188

Katalógus oldal
080188 katalógus oldal
Beszerelési segédlet
Legrand Batibox süllyesztődoboz bútorba vagy falba szereléshez mini padlódobozhoz, Ø80 mm, mélység 50mm, Legrand 080188 beszerelési segédlet
Tanúsítvány
Legrand Batibox süllyesztődoboz bútorba vagy falba szereléshez mini padlódobozhoz, Ø80 mm, mélység 50mm, Legrand 080188 tanúsítvány
CE nyilatkozat
Legrand Batibox süllyesztődoboz bútorba vagy falba szereléshez mini padlódobozhoz, Ø80 mm, mélység 50mm, Legrand 080188 CE nyilatkozat
