Legrand BTicino Központi egység, Legrand FC80GT

Legrand okosotthon központi egység-átjáró-gateway: A „with Netatmo” okosotthon rendszer eszközei a teljes funkcionalitás eléréséhez a Legrand által kezelt felhőszolgáltatáshoz is kapcsolódnak. Konfigurációhoz, program vezérlésekhez, feltételek kialakításához és követéséhez, távvezérléshez, fogyasztási adatok lekérdezéséhez stb. nélkülözhetetlen a használata.
A Zigbee 3.0 kommunikáción alapuló okosotthon eszközök technológiája nem teszi lehetővé, hogy közvetlenül csatlakozzanak az Internetre és adatokat küldjenek/fogadjanak a Legrand szervereitől. Ehhez a feladathoz egy átjáróra van szükség, amely kétirányú adatátvitelt tesz lehetővé a Zigbee és a Wi-Fi hálózat között. A vezeték nélküli helyi hálózatról (Wi-Fi) már egyszerűen eljuthatnak az adatcsomagok az Internet szolgáltató irányába. Normál otthoni környezetben, legtöbb esetben az eszközök nem igényelnek speciális beállítást. Szigorú tűzfal szabályokkal védett hálózat esetén viszont a hálózati eszközön a 25050-es TCP port engedélyezésére van szükség mindkét irányban. A hagyományos értelemben vett átjáró (gateway) szerep azonban kiegészül egyéb feladatokkal is, így igen sok megnevezés terjedt el ezen eszközök azonosítására: átjáró, központ, HUB, koordinátor. A Legrand kínálatában a továbbiakban az átjáró (gateway) neveket fogjuk használjuk. Ezek az eszközök tehát a hálózatok összekötésén, protokoll kommunikációk tolmácsolásán túl egyéb feladatokat is ellátnak.
Nélkülözhetetlen a szerepük a tanítási/párosítási folyamatokban is, hiszen a konfigurációt követően kezeli az eszközfrissítéseket, az Internet kapcsolat megszakadása esetén ideiglenesen tárolja a fogyasztásmérési és egyéb adatokat és fontos szerepet játszik beállításokban stb. A rendszerben betöltött fontossága ellenére mégsem egy bekimenetekkel rendelkező központnak tekinthető. A lokálisan indított vezérlések már nem rajta múlnak, azaz nem kell aggódnia, hiszen az épület szerelvényei az Internet kapcsolat hiányában is működőképesek, egymással összeköttetésben maradnak.

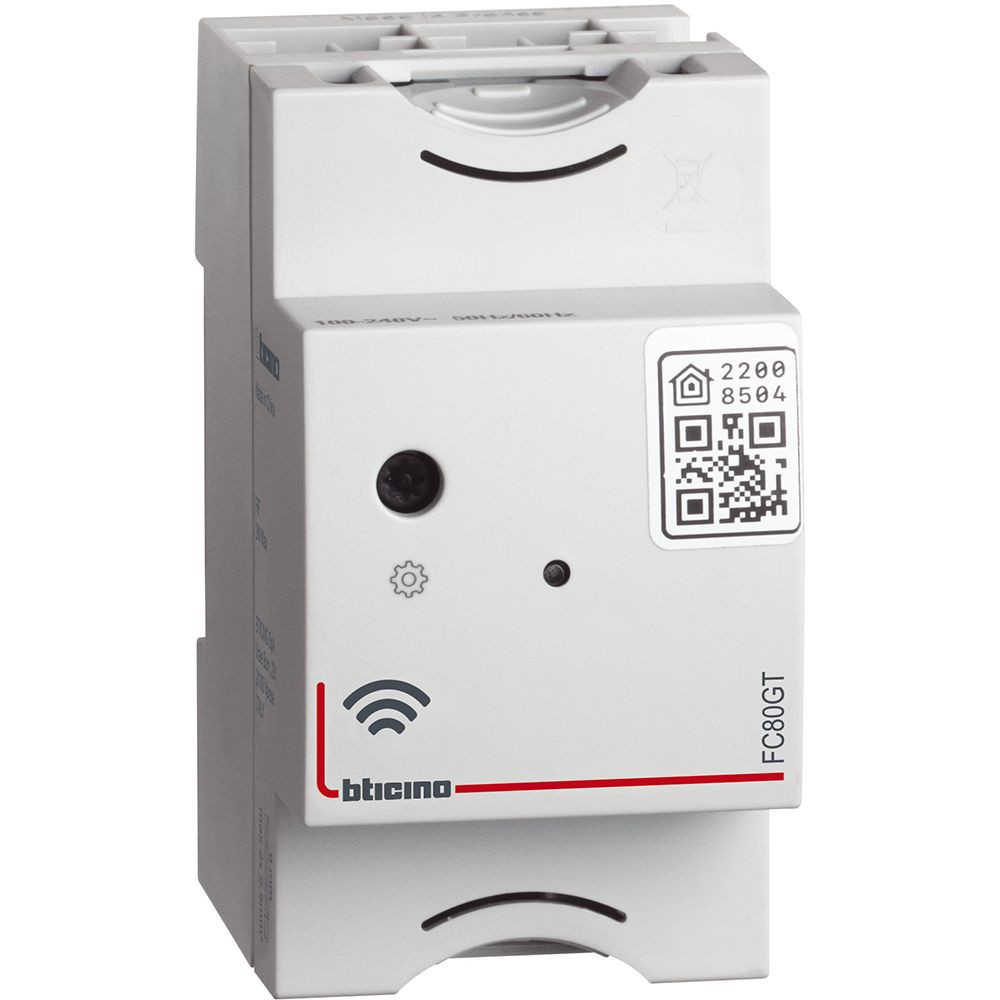

Elosztószekrénybe szerelhető központ - CX3 Kalapsínre pattintható központ - 2,5 modul széles (45 mm) Tulajdonságok:

• Szerszám nélkül szétpattintható kétrészes kialakítás
• hátsó rész: kalapsínre rögzítést és kábelbevezetést valósítja meg; felső fogas fésűs sín áthaladása biztosított egy és háromfázis esetén egyaránt
• mellső rész: fázis (Ph) és nulla (N) bekötés
• Központ homloklapján többszínű LED állapotjelző és tanító gomb helyezkedik el
• Nincs szükség központi távvezérlőhöz az eszközök tanításárhoz
• Központ kialakítása tökéletesen illeszkedik a Legrand moduláris kínálatának elemeihez
• Szürke színű

Tulajdonságok:

• Névleges feszültség: 110/230 V~
• Bekötőkapocs típusa: csavaros
• Bekötőkapcsok: fázis (Ph), nulla (N)
• Bekötőkapcsonként beköthető maximális vezető-keresztmetszet (tömör vezeték esetén): 1 x 2,5 mm2
• Javasol vezeték blakolási hossz: 9 mm
• Önfogyasztás (standby üzemmódban): 0,2 W (0,1 mA)
• Por és víz elleni védelem: IP 2X / IP3XD
• Működési hőmérséklet: 5 / +45 °C
• Tárolási hőmérséklet: -40 / + 70 °C
• Anyaga: önkioltó polikarbonát - halogénmentes
• Wi-Fi jellemezők: 2,4 GHz - IEEE 802.11b/g/n
• Zigbee: 2,4 GHz- 2,4835 GHz; IEEE 802.15.4 (LR-WPAN) szabványnak megfelelő adaptív és biztonságos (AES 128)hálózat
• Rádió teljesítménye: < 100 mW
• Szabvány megfelelőségek: 2014/53/EU, CE

Zigbee/Mesh hálózatnak köszönhetően az okos végrehajtók (okos csatlakozóaljzatok, okos kapcsolók, okos moduláris eszközök ... stb) ismétlőként (repeater) is működnek a hálózatban, azaz jellemzően nem az számít, hogy a különböző eszközök milyen messze vannak a központi egységtől, hanem hogy milyen messze vannak a legközelebbi végrehajtótól. Javasolt távolságok: falakkal és bútorokkal akadályozott beltérben maximum 10 méter; szabad térben maximum 150 méter.

A Legrand CX3 412181 felépítése:

A Legrand CX3 412181 bekötése:

A tápellátás: 100-240 V

Beszerelése a kismegszakító után történhet!

A Legrand CX3 412181 beszerelése:

Legrand CX3 412181 sorolhatósága:

A CX3 Netatmo központiegység kialakítása lehetővé teszi, hogy a megtáplálást biztosító sín a termék tetején elhelyezésre kerülhet. Ez azt jelenti, hogy a CX3 Netatmo központi egység pozíciója a sorban szabadon választható és az ugyanazon a sínen lévő termékek egy tápsínen keresztül megtáplálhatóak.
