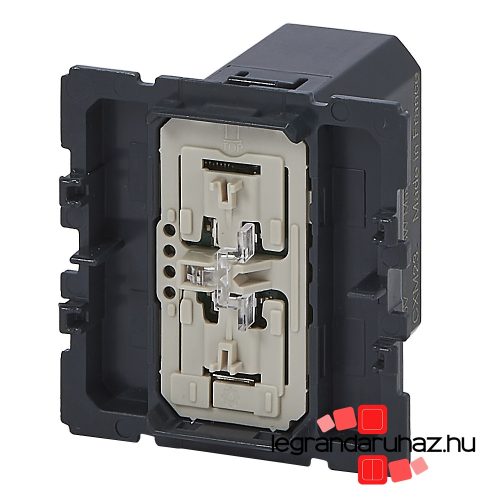

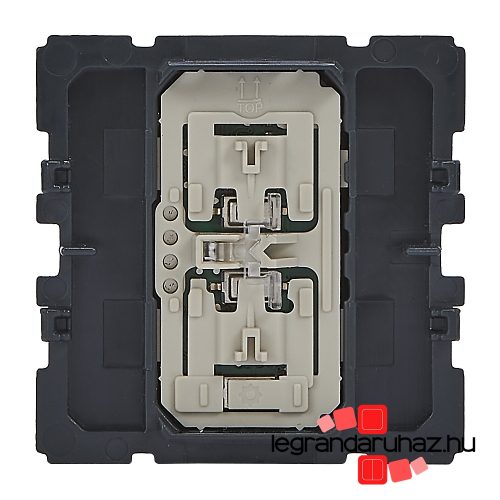

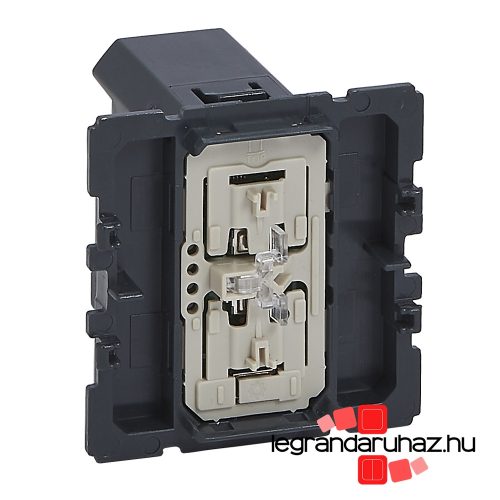

Legrand Céliane nyomógombos fényerőszabályzó 150W, 3 vezetékes, Legrand 067086A

Nyomógombos fényerőszabályzó 240 V~ - 50 Hz 150W - 3 vezetékes Nulla (N) bekötéssel

• Kizárólag szabályozható fényforrásokhoz, a világítás BE/KI kapcsolására (előzőleg memorizált értékre), valamint nyomógombos fényáram szabályozásra használható
• Csavaros vezetékbekötéssel
• LED szalagok, LED panelek vezérlésére nem alkalmas
• 3 vezetékes

Bővíthetőség:

• Több ponton történő kapcsolás/dimmelés kialakítása nyomók (NO) felhasználásával lehetséges (max. 20 db, max. 50m-es vezetékhosszon)

Konfiguráció:

• Belépés a konfigurációba: a billentyű felső/alsó részének 5mp-nél hoszabb megnyomásával
• Léptetés az üzemmódok között: a billentyű alsó részének rövid megnyomásával
• Belépés egy üzemmódba: billentyű felső/alsó részének rövid megnyomásával
• Beállítások nyugtázása: billentyű felső/alsó részének együttes hosszú megnyomásával

Beállítások:

• Zöld LED-es üzemmód: világítás kapcsolásra/dimmelésre vonatkozó szélső értékek (MAX/min szintek) beállítása
• Kék LED-es üzemmód: beépített kék színű fényjelzés lehetséges állapotai: állandósított be- vagy kikapcsolt állapot, továbbá jelzőfény (lekapcsoltan világít), ellenőrző fény (felkapcsoltan világít)
• Narancssárga LED-es üzemmód: memória használat be/kikapcsolása: előzőleg beállított dimmelési érték elmentése, majd ismételt beállítása a következő bekapcsoláskor
• Rózsaszín LED-es üzemmód: terhelés típusának kiválasztása: kapacitív (LED, v. elektronikus előtét) / induktív (ferrom. előtét) beállítás megváltoztatása csak csavarhúzóval történhet

Gyári alapbeállítás:

• Reset nyíláson keresztül 15mp-es folyamatos nyomvatartás

Csatlakozás:

• Csavaros vezetékbekötés
• Kábel csupaszítási hossz: 8 mm
• Vezetékméret: max. 2.5 mm2
• Hajlékony vagy merev vezetékkel is kompatibilis
• Csavarhúzó méretek: lapos 4mm

Mechanikai jellemzők:

• Szilárd testek és folyadékok elleni védelem: IP20
• Külső behatások elleni védelem: IK 04

Anyag jellemzők:

• Halogén mentes
• UV álló
• Önkioltó: + 850° C / 30 s aktív részeket szigetelő részek, + 650° C / 30 s egyéb szigetelő komponensek

Elektronikai jellemzők:

• Feszültség: 230 V~
• Készenléti fogyasztás: 0,2W
• Frekvencia: 50/60 Hz

Hőmérsékleti jellemzők:

• Tárolási és használati hőmérséklet: -10°C to +70°C, - 5 °C to + 35 °C

Tisztítás:

• Tisztítsa meg a felületet ronggyal.
• Ne használjon: acetont, kátrányeltávolító szereket, triklór-etilént.
• Ellenáll a következő tisztítószereknek: Hexán (EN 60669-1), metilezett alkohol, szappanos víz, hígított tiszta ammónia, hígított tiszta fehérítő 10%, üvegtisztítószer.
• Figyelmeztetés: Mindig tesztelje, mielőtt más speciális tisztítószereket használna.

Fényerőszabályzók - hasznos információk
Az alacsony fogyasztású fényforrások elterjedésével immár leginkább hangulatvilágítás céljával építenek be a fényerőszabályzókat, a LED-re történő átállással ugyanakkor a vásárolt vagy már korábban beépített szabályozók gyakran nem kívánatos jelenségeket produkálnak (búgás, villódzás, nem megfelelő működés).
Ezek megelőzéséhez kérjük vegyék figyelembe az alábbiakat:

• A fényforrás gyártó által megadott működési elvű fényerőszabályzót célszerű használni (nem megfelelő párosítás esetén hibák léphetnek fel, vagy az összeállítás egyáltalán nem működik).
• A fényforrásnak szabályozhatónak kell lennie. Javasoljuk, hogy fényforrásait azonos gyártótól azonos termékekből válassza!
• A vezérelt fényforrások áramfelvételének el kell érnie a fényerőszabályzó által igényelt minimális teljesítményt, ellenkező esetben, működési problémák léphetnek fel, pl. a lámpa villogni kezd (a problémát a kompakt fénycsövek és főleg a LED-ek kis áramfelvétele okozhatja).
• A fényerőszabályzókra előírt maximális teljesítmény és lámpa darabszám korlátokat be kell tartani (a bekapcsoláskor jelentkező áramlökés miatt). Az előírtnál több lámpa beépítése hosszútávon tönkreteheti a szabályzót, vagy esetleg a lámpát is.
• A fényerőszabályzót a névleges terhelhetőségének 80%-áig szabad kiterhelni.
• Ha több helyről akarjuk szabályozni (az egy helységben lévő) fényforrásainkat, előre tájékozódjunk, hogy az adott fényerőszabályzó alkalmas-e erre (pl. nyomógombos távvezérlés)
• Vásárlás előtt mindenképp a témában jártas szakembertől tájékozódjunk a lehetőségekről, kérjük ki a fényforrás gyártók / kereskedők véleményét, és ha lehetséges teszteljük is le a kívánt összeállítást

Kézi kapacitív mód: általában szabályozható kompakt fénycsövek és LED-ek esetén

Az esetenként a lámpa szabályozott állapotában jelentkező minimális búgás fényerőszabályzóban elfogadható jelenség

A gyártó szaktanácsadó műszaki vonala: 0680204186

Forrás: Legrand Zrt. Legrand
