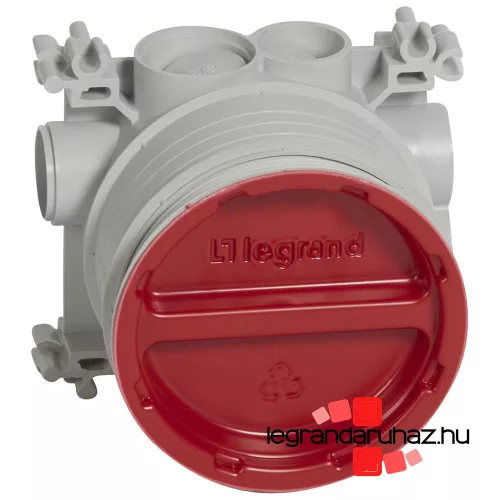

Legrand Süllyesztődoboz betonpadlóba vagy álpadlóba helyezésre, Legrand 081988

Cikkszám:
081988
Legrand Süllyesztődoboz betonpadlóba vagy álpadlóba helyezésre, Legrand 081988
Szállítás: 1-2 munkanap
Bruttó: 4 535 Ft
Raktáron, szállítás 1-2 munkanap :  6 db
Padlódoboz süllyesztődoboz kiegészítő
Mennyiség:

Süllyesztődoboz

  • Batibox süllyesztődoboz betonba vagy falba szereléshez
  • Ø80 mm
  • Segítségével bármilyen típusú falazatba vagy bútorba (pl. munkalapba) felszerelhető a padlódoboz.
  • Mélysége: 50 mm
  • A kat. Szám 0 800 88, Ø80 mm dobozhelymaró segítségével
  • Sorolt kivitelezésnél egymáshoz illeszthetők

Álpadló ≥ 50 mm vagy betonpadló

Ha betonpadlóba vagy 50 mm-nél vastagabb álpadlóba szeretnél aljzatokat beépíteni, akkor a tökéletes megoldás számodra a 081988 cikkszámú süllyesztődoboz!

  • Padlóvastagság: 50–76 mm között.
  • A doboz mélysége egyszerűen beállítható egy villanyszerelő kés segítségével.
  • Kétféle beépítési lehetőség több aljzat sorolásához:
    • 86 mm távolság téglalap alapú padlódoboz vagy egymáshoz illeszkedő, négyzetes padlódobozokhoz
    • 95 mm távolság különálló, kerek vagy négyzet padlódobozhoz.
  • A doboz tömített kábelbevezetésekkel rendelkezik, így könnyen kábelezhető és garantált a kiváló vízzáróság.



Ha betonpadló felújításán dolgozol, bátran kérd szakember segítségét, aki pontosan ki tudja alakítani az aljzat helyét!

Beépítési útmutató szerelvénydobozhoz

A szerelvénydoboz helyes beépítése nagyon fontos, hogy biztonságos és esztétikus legyen az elektromos szerelés. Az alábbiakban lépésről lépésre bemutatjuk hogyan kell a szakszerű beépítést elvégezni:

Legrand 081988 süllyesztődoboz méretei

1. Előkészítés

  • Első lépésként nézd meg, hogy a szerelvénydoboz mérete megfelelő-e a tervezett usb töltőkhöz, dugaljakhoz vagy bármely más Legrand Program Mosaic szerelvényhez.
  • Mérd le a falvastagságot, és ellenőrizd a beépítési mélységet. Fontos, hogy a doboz ne lógjon ki, de ne is legyen túl mély.
Legrand 081988 süllyesztődoboz dupla elhelyezés

2. Beépítési távolságok

  • Ha egymás mellé több dobozt teszel, tartsd be a megfelelő középtávolságokat:
    • 86 mm középtávolság, ha  mini téglalap alapú padlódobozt vagy két darab négyzetes padlódobozt használsz.
    • 95 mm középtávolság, ha különálló dobozokat kerek padlódobozokat vagy két négyzet alakú padlódobozt építesz be.
  • Ügyelj arra, hogy vízszintesen és függőlegesen is pontosan legyenek elhelyezve a dobozok, hogy a kapcsolók és dugaljak később szépen illeszkedjenek.
Tipp: Természetesen itt nem kell a süllyesztőbozt méretre vágnod! Egyszerűen csak a megfelelő hosszával illesszd össze a két dobozt!
Legrand 081988 süllyesztődoboz méretei

3. Szerelvénydoboz mélységének pontos beállítása álpadlóhoz (≥ 50 mm)

Szeretnéd, hogy tökéletesen illeszkedjen a szerelvénydoboz az álpadlódhoz? Semmi gond! Csak egy villanyszerelő késre lesz szükséged, hogy egyszerűen beállítsd a kívánt mélységet. A dobozon található rovátkák segítenek pontosan beállítani a megfelelő méretet:

  • 1 rovátkát vágj le, ha a szükséges mélység 66 és 74 mm közötti.
  • 2 rovátkát vágj le, ha a mélység 60 és 66 mm közötti.
  • 3 rovátkát vágj le, ha a mélység 54 és 60 mm közötti.
  • 4 rovátkát vágj le, ha a mélység 54 mm-nél kisebb.

Ezzel az egyszerű lépéssel garantáltan gyors, pontos és tökéletes lesz a szerelés, így a munkád eredménye is szakszerű és esztétikus lesz!

Tipp: Használj éles kést vagy villanyszerelő kést és nagyon óvatosan vágj, hogy a sérüléseket elkerüld!
Legrand 081988 süllyesztődoboz vágása betonba

4. Szerelvénydoboz mélységének pontos beállítása betonpadlóhoz

Betonpadlóba építenél aljzatot? Semmi gond! A szerelvénydoboz mélységét egyszerűen igazíthatod a padló vastagságához. Ehhez csak egy villanyszerelő késre lesz szükséged – a dobozon található rovátkák megmutatják, hol kell vágni.

  • 1 rovátkát vágj le, ha a doboz beépítési mélysége 66–76 mm között van.
  • 2 rovátkát vágj le, ha a doboz beépítési mélysége 60–70 mm között van.
  • 3 rovátkát vágj le, ha a doboz beépítési mélysége 54–64 mm között van.
  • 4 rovátkát vágj le, ha a doboz beépítési mélysége 58 mm-nél kisebb.

Így biztos lehetsz benne, hogy a doboz tökéletesen illeszkedik majd a betonpadlóba – gyors, precíz, szakszerű megoldás!

Tipp: Használj éles kést vagy villanyszerelő kést és nagyon óvatosan vágj, hogy a sérüléseket elkerüld!
Tipp:
  • Olajozd meg a a piros védőkupak menetét, hogy a beton ne ragadjon a menetre
  • Állítsd be és szorítsd meg a védőkupakot amikor betekered a helyére
Hasznos tanácsok:

Kábelek bevezetése

  • A doboz oldalain található bevezető nyílások megkönnyítik a vezetékek behúzását.
  • Figyelj arra, hogy a kábelek ne sérüljenek meg, és ne feszüljön meg túlzottan a vezeték behúzás közben.
  • Mindig hagyj egy kis plusz hosszúságot a vezetékekből, hogy kényelmes legyen bekötni, és később is könnyen hozzáférj, ha szükséges.

Ellenőrzés

  • A végén mindenképp ellenőrizd, hogy a doboz stabilan áll-e, és nincsenek benne repedések, sérülések.
  • Győződj meg róla, hogy a vezetékek szépen elférnek a dobozban, nem érintkeznek egymással, és minden szigetelés ép.

Ha ezeket betartod, biztos lehetsz benne, hogy a szerelvénydobozod nemcsak jól fog kinézni, hanem biztonságosan is fog működni!

Letölthető dokumentumok

Legrand 081988 Műszaki adatlap Letöltés
Legrand 081988 Használati utasítás Letöltés

Gyártó
Legrand
Anyag
Műanyag
Származási és ár információk
A terméket a Legrand Zrt. teljes támogatásával és garanciális hátterével árusítjuk.
Ne kockáztasson, a nem eredeti termékek balesetet okozhatnak ezért kerülje a bizonytalan eredetű termékeket.
Felszereltség
Egyéb
Forma
Egyéb
Termékbiztonság

EU-ban felelős személy

Szerelési mód
Egyéb
Tárolási hőmérséklet
-5-60 °C
bemenetek száma
8
szélesség
91 mm
Kialakítás típusa
Készülékcsatlakozó doboz (kerek/négyzetes)
Modell
Egyszeres
Átmérő
80 mm
Villamos szerelvények száma
1
Kapcsolókészülék rögzítése
csavaros
Csavarokkal
Igen
Csőátmérőhöz
20/25 mm
Alkalmas kábelátmérőhöz
20-25 mm
Csőrögzítés
Nem
Hátsó bevezetés
Nem
Halogénmentes
Igen
Felületvédelem
Kezelés nélkül
Védettségi fokozat (IP)
IP20
Fedélrögzítés
Rápattintható
Lezárható
Nem
Áramkör integritás
Nincs
Árnyékolással
Nem
Légmentes
Nem
Maximális vezető keresztmetszet
0 mm²
Sorkapocs pólusainak száma
0
Rögzített kapocshelyzet
Nem
Lámpahorog rögzítés
Nem
Csonk (kiállás)
Nincs
Ütésállóság foka (IK)
IK04
Üzemi / beállítási hőmérséklet
-5-40 °C
Átlátszó fedél
Nem
Cikkszám
081988

Katalógus oldal
081988 katalógus oldal
Beszerelési segédlet
Legrand Süllyesztődoboz betonpadlóba vagy álpadlóba helyezésre, Legrand 081988 beszerelési segédlet
CE nyilatkozat
Legrand Süllyesztődoboz betonpadlóba vagy álpadlóba helyezésre, Legrand 081988 CE nyilatkozat
