Legrand Pop-up felnyíló süllyesztett padlódoboz 6 (2×3) modul, alumínium, üres, Legrand 054012

Cikkszám:
054012
Legrand Pop-up felnyíló süllyesztett padlódoboz 6 (2×3) modul, alumínium, üres, Legrand 054012
Bruttó: 19 149 Ft
Szállítás GLS 1-2 munkanap, MPL 2-3 munkanap Raktáron. :  1 db

Pop-up padlódoboz – elegáns és biztonságos megoldás irodákba, tárgyalókba

A Legrand Pop-up padlódoboz modern, letisztult formavilágával és diszkrét kialakításával ideális megoldás tárgyalókba, irodákba, vagy akár otthonodba is. Ultra lapos kivitele tökéletesen illeszkedik beton- vagy álpadlóba, bútorlapba, konyhapultba. A „Push and Slide” rendszer biztonságos használatot biztosít, és megakadályozza a véletlen nyitást.

  • 1 rekeszes, nyitható egység: diszkrét, mégis funkcionális hozzáférés
  • „Push and Slide” rendszer: véletlen felnyitás elleni védelem
  • Modern megjelenés és tartósság
  • 3, 4, 6 vagy 8 modulhelyes változatban is elérhető: igazodik a csatlakoztatási igényekhez
  • Telepíthető: betonba, álpadlóba, bútorlapba vagy konyhapultba
  • Gyors telepítés: szerelőkészlettel vagy süllyesztődobozzal (külön készlet szükséges betonba, illetve másik bútorlapba/álpadlóba szereléshez)
Fontos: Ha betonpadlóba szeretnél RJ45 vagy más adatcsatlakozót beépíteni, fokozott figyelemre van szükség! A merev kábelbevezetés miatt megsérülhet a kábel, ami a kapcsolat minőségét is rontja.

Megfelel az IEC 60884-1 és NFC 61-314 szabványoknak.

Termékbiztonság :

EU-ban felelős személy

Színek :
alumínium
sárgaréz
fekete
rozsdamentes acél
fehér
Modul száma :
3 modulos
4 modulos
6 modulos
8 modulos
Magasság :
5 mm
Anyag :
Alumínium
Beszerelési lehetőségek :
beton, pult, bútorlap
pult, bútorlap
Mennyiség:

Pop-Up doboz 3 modulos

  • Könnyű felnyitás a kényelemért és biztonságos használatért.
  • Modulszám: 6 (2x3)
  • Szín: Matt alumínium

Program Mosaic szerelvényekkel szerelvényezhető

  • 2P+F csatlakozóaljzat
  • Dupla USB töltők
  • RJ11 és RJ12 csatlakozók
  • TV csatlakozók
  • RJ45 csatlakozók: UTP, FTP vagy STP
  • Hangszóró csatlakozók
  • HDMI csatlakozók
  • HD15 csatlakozók (dugó nélkül)
Fontos!:  A telepítéshez minden esetben szükség van a Legrand süllyesztődoboz vagy szerelőkeret használatára:
  • Betonhoz: Cikkszám: 054002, 650331
  • Bútorlaphoz, munkapulthoz vagy vékony álpadlóhoz: Cikkszám: 054007
Hasznos tanácsok:

Kompatibilis szerelvények – Program Mosaic

A padlódobozok Program Mosaic szerelvényekkel szerelhetők, így maximális rugalmasságot biztosítanak a csatlakozók és töltők kialakításában.

Milyen szerelvényekkel bővítheted?

  • 230V konnektorok: szabványos 2P+F csatlakozóaljzat
  • USB töltők: elérhető dupla USB-A, USB-C vagy akár kombinált USB-A + USB-C kivitelben
  • Adatcsatlakozók: RJ45 (UTP, FTP, STP)
  • Multimédiás csatlakozók: HDMI, TV aljzat, hangszóró csatlakozók
A padlódoboz 6 (2x3) modulos kivitelű, így:
  • Két darab 2 modulos szerelvény (pl. konnektor) és két darab 1 modulos szerelvény fér bele, amely teljesen kitölti a helyet.
  • Vagy hat darab 1 modulos szerelvényt szerelhetsz be (pl. USB töltő, UTP aljzat).

Ha 2 darab 2 modulos és 2 darab 1 modulos megoldást választasz, ügyelj arra, hogy egymodulos széles szerelvényeket használj, melyek pontosan illeszkednek a helyre!

Így személyre szabhatod a padlódobozt az igényeid szerint – akár áramellátásra, töltésre, adatátvitelre vagy multimédiás csatlakoztatásra!

Szerelés betonbaSzerelés bútorba Katalógus letöltés Nézd meg a videót

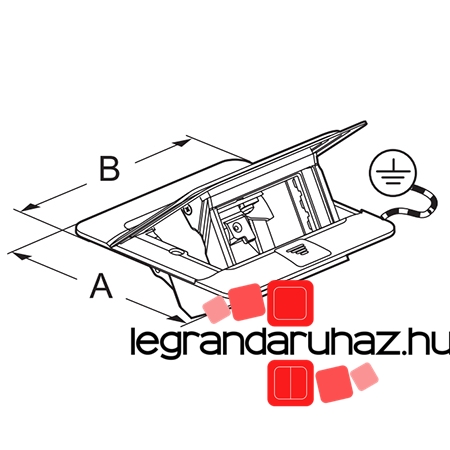

Legrand pop-up padlódoboz méretei

Méretek – Legrand Pop-up padlódoboz

Ez a modern, alumínium padlódoboz letisztult megjelenésével és kompakt méreteivel tökéletes választás, ha esztétikus és funkcionális megoldást keresel!

  • Hosszúság (A): 120 mm – elegáns, kialakítás, ami bármilyen környezetbe illik.
  • Szélesség (B): 230 mm – minimális helyigény, mégis stabil rögzítés.

Ne felejtsd el a tervezéskor belekalkulálni a betonba szerelendő süllyesztődoboz vagy a bútorba, álpadlóba, konyhai munkapultba elhelyezésre kerülő szerelőszett méreteit is!

Ha betonpadló felújításán dolgozol, bátran kérd szakember segítségét, aki pontosan ki tudja alakítani az aljzat helyét!

Beépítési útmutatók szerelvénydobozhoz betonba, álpadlóba, konyhai munkapultba szereléshez:

A szerelvénydoboz helyes beépítése nagyon fontos, hogy biztonságos és esztétikus legyen az elektromos szerelés. Az alábbiakban lépésről lépésre bemutatjuk hogyan kell a szakszerű beépítést elvégezni:

Legrand POP-UP padlódoboz betonbaszerelése verzió 1

Ha a padló vastagsága kevesebb mint 10 mm (e < 10 mm):

  • A 20 mm-es csöveket hátulról kell bevezetni a beépítődobozba.
  • Ez minden 3, 4, 6 és 8 modulhelyes doboznál kötelező.
  • Első és oldalsó csatlakozás tilos!
Legrand pop-up padlódoboz méretei

Ha a padló vastagsága nagyobb vagy egyenlő 10 mm (e ≥ 10 mm):

  • A 20 mm-es csöveket hátulról vagy oldalról kell bevezetni a beépítődobozba.
  • Ez minden 3, 4, 6 és 8 modulhelyes doboznál kötelező.
  • Első csatlakozás tilos!
Legrand POP-UP padlódoboz burkolat méretei

Padlóburkolat vastagsága

  • A legvékonyabb burkolat a padlóra minimum 3 mm lehet.
  • A legvastagabb burkolat a padlóra maiximum 32 mm lehet.
  • Ne feledkezz meg a védelem bekötéséről sem!
Hasznos tanácsok:

Betonozás előtt:

  • Betonozás előtt mindenképp fedd le a dobozt a mellékelt takaróelemmel! Ez megakadályozza, hogy a beton befolyjon a dobozba, és megvéd a károsodástól. A takaróelemet csak a beton megszilárdulása után távolítsd el!
Legrand pop-up padlódoboz bútorlapba vagy konyhai munkapultba szerelése

Legrand Pop-up padlódoboz bútorba vagy konyhai munkapultba szerelése

  • A legvékonyabb bútorlap, álpadló vagy konyhai munkapult vastagsága minimum 15 mm lehet.
  • A legvastagabb bútorlap, álpadló vagy konyhai munkapult vastagsága maximum 40 mm lehet.
  • Ez minden 3, 4, 6 és 8 modulhelyes doboznál kötelező.
Fontos!:  A kivágási méretet mindig ±1 mm pontossággal tartsd be a termék megfelelő illeszkedésének érdekében:
  • X: 108 (+/- 1mm)
  • Y: 218 (+/- 1mm)
Hasznos tanácsok:

A kivágás menete:

  • Ragaszd körbe maszkolószalaggal a kivágás területét – így könnyebben jelölheted be ceruzával a pontos méretet, és a vágás során kevésbé fog szálkásodni a bútorlap éle.
  • Ellenőrizd az átlókat is: Egyik saroktól a másik átlós sarokig mért hossz legyen azonos a másik átlóval → így biztos, hogy derékszögű a kivágás.
  • A kivágás sarkaiba fúrj egy-egy lyukat (8–10 mm), hogy a dekopírfűrész beférjen.
Hasznos tanácsok:

Kábelek bevezetése

  • A doboz oldalain található bevezető nyílások megkönnyítik a vezetékek behúzását.
  • Figyelj arra, hogy a kábelek ne sérüljenek meg, és ne feszüljön meg túlzottan a vezeték behúzás közben.
  • Mindig hagyj egy kis plusz hosszúságot a vezetékekből, hogy kényelmes legyen bekötni, és később is könnyen hozzáférj, ha szükséges.

Ellenőrzés

  • A végén mindenképp ellenőrizd, hogy a doboz stabilan áll-e, és nincsenek benne repedések, sérülések.
  • Győződj meg róla, hogy a vezetékek szépen elférnek a dobozban, nem érintkeznek egymással, és minden szigetelés ép.

Ha ezeket betartod, biztos lehetsz benne, hogy a szerelvénydobozod nemcsak jól fog kinézni, hanem biztonságosan is fog működni!

Gyártó
Legrand
Szín
alumínium
Modul száma
6 modulos
Magasság
5 mm
Anyag
Alumínium
Származási és ár információk
A terméket a Legrand Zrt. teljes támogatásával és garanciális hátterével árusítjuk.
Ne kockáztasson, a nem eredeti termékek balesetet okozhatnak ezért kerülje a bizonytalan eredetű termékeket.
Beszerelési lehetőségek
beton, pult, bútorlap
Forma
Téglalap alakú
Beépítési mélység
57 mm
Hossz
230 mm
szélesség
120 mm
Modell
Beépített
Összecsukható
Igen
Kihúzható
Nem
Védőérintkezős csatlakozóaljzatok száma (CEE 7/3 – F típus)
0
HDMI csatlakozók száma
0
D-Sub csatlakozók száma (15 pólusú)
0
USB-csatlakozók száma
0
Audio csatlakozók száma
0
Túlfeszültség-védelem
Nem
Cat.5e csatlakozók száma
0
Cat.6 csatlakozók száma
0
Maximum raktárkészlet
5.230769230769231
Cikkszám
054012

Katalógus oldal
054012 katalógus oldal
Beszerelési segédlet
Legrand Pop-up felnyíló süllyesztett padlódoboz 6 (2×3) modul, alumínium, üres, Legrand 054012 beszerelési segédlet
Technikai paraméterek (EN)
Legrand Pop-up felnyíló süllyesztett padlódoboz 6 (2×3) modul, alumínium, üres, Legrand 054012 technikai paraméterek
Tanúsítvány
Legrand Pop-up felnyíló süllyesztett padlódoboz 6 (2×3) modul, alumínium, üres, Legrand 054012 tanúsítvány
CE nyilatkozat
Legrand Pop-up felnyíló süllyesztett padlódoboz 6 (2×3) modul, alumínium, üres, Legrand 054012 CE nyilatkozat
