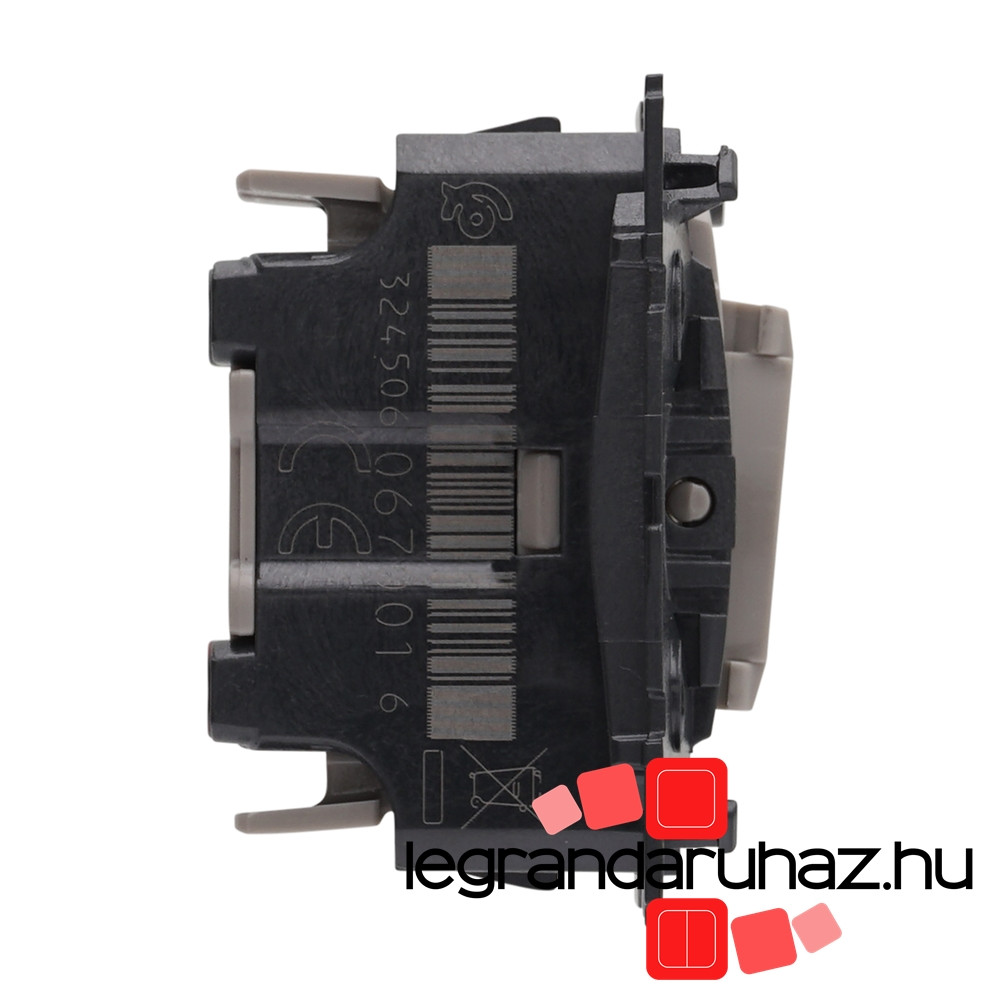

Legrand Céliane váltókapcsoló 10AX 067001

Legrand Céliane váltókapcsoló 10AX 067001

-20%
Termék ára
Bruttó: 1 387 Ft
Kedvezményes Ár: Bruttó: 1 109 Ft
Kezdete: 2019.11.20   Vége: 2019.11.21
Termék kosárba helyezése
Talált jobb árat? Készítünk árajánlatot
Funkció
106-os váltó kapcsoló (alternatív kapcsoló)
Gyártó
Legrand
Termékcsalád
Céliane
Céliane™ keret választék

Céliane keret választék

Céliane™ burkolat választék

Legrand Céliane burkolatok

Cikkszám
067001
Megosztom
Funkciók
Rövid leírás a termékről
Céliane™ mechanizmus - kapcsoló


Beszereléséhez szükséges:


  • Hagyományos sorolású süllyesztődoboz

  • Céliane™ rögzítőperem

  • Céliane™ mechanizmus

  • Céliane™ keret

  • Céliane™ burkolat


A termék tulajdonságai
Váltókapcsoló 10 AX – 230 V~


  • Rugós vezetékbekötéssel


Katalógus oldal
Legrand Céliane váltókapcsoló 10AX 067001 katalógus oldal
Kiválasztási táblázat
Legrand Céliane váltókapcsoló 10AX 067001 kiválasztási táblázat
Technikai paraméterek (EN)
Legrand Céliane váltókapcsoló 10AX 067001 technikai paraméterek
Tanúsítvány
Legrand Céliane váltókapcsoló 10AX 067001 tanúsítvány
CE nyilatkozat
Legrand Céliane váltókapcsoló 10AX 067001 CE nyilatkozat
Származási és ár információk
Eredeti ár = a gyártói árlistában szereplő listaár. A terméket a Legrand Zrt. teljes támogatásával és garanciális hátterével árusítjuk. Vigyázat, hamisítják! Ne kockáztasson, a nem eredeti termékek balesetet okozhatnak ezért kerülje a bizonytalan eredetű termékeket.

Legrand Céliane dupla váltó kapcsoló, kettős váltókapcsoló, 106+6-os kapcsoló, dupla alternatív kapcsoló

Az alábbi segédletben leírtak alapján egyszerűen ki tudja választani a szükséges cikkszámokat a Legrand Céliane dupla váltó kapcsoló, kettős váltókapcsoló, 106+6-os kapcsoló, dupla alternatív kapcsoló összeállításához.



Nagyon fontos, hogy a szerelést áramtalanított (feszültségmentes) környezetben szakember végezze!

Az összeállításhoz az alábbi összetevők szükségesek:

  • 1 db Legrand Céliane / Program Mosaic rögzítőperem 1-es (2 modul), csavaros, sorolható 080251 vagy 1 db Legrand Céliane / Program Mosaic rögzítőperem 1-es, körömmel, sorolható 080261 attól függően, hogy a rögzítőperemet csavarral vagy körömmel kívánja a szerelődobozban elhelyezni
  • 2 db Legrand Céliane váltókapcsoló 10AX 067001
  • 1 db Legrand Céliane kettős billentyű ami lehet fehér 068002, titán 068302, vagy grafit 067902 színű vagy Legrand Céliane kettős billentyű, IP44 védelemmel ellátott 067802 fehér színű
  • 1 db keret ami lehet Legrand Céliane egyes keret, kettős keret, hármas keret, négyes keret vagy ötös keret, attól függően, hogy mennyi szerelvényt kíván egy sorban egymás mellé vagy alá felszerelni



Az összeállítás folyamata:

1. lépés

Keresse meg a perforációkat a kapcsoló két oldalán az oldalszárnyak mellett

2. lépés

Egyszerűen törje le az oldalszárnyakat:

3. lépés

Mind a két oldalon el kell távolítani az oldalszárnyat így ezt követően egy egymodulos kapcsoló lesz a művelet eredménye:

4. lépés

A kapcsolókat a megfelelő vezetékek bekötését követően illessze össze a rögzítőperemben:

5. lépés

Az alap szerelvény elkészült, ellenőrizze, hogy stabilan bepattant-e a két kapcsoló a megfelelő helyre:

6. lépés

Pattintsa rá a szerelvényre a választott színű Céliane kettős billetyűt

7. lépés

Helyezze fel a választott keretet:

A dupla váltó kapcsoló el is készült.


Legrand Céliane dupla váltó kapcsoló, kettős váltókapcsoló, 106+6-os kapcsoló, dupla alternatív kapcsoló jelzőfényessé tétele

Az alábbi segédletben leírtak alapján egyszerűen ki tudja választani a szükséges cikkszámokat a termék összeállításához.



Nagyon fontos, hogy a szerelést áramtalanított (feszültségmentes) környezetben szakember végezze!

Az összeállításhoz az alábbi összetevők szükségesek:

  • 1 db Legrand Céliane / Program Mosaic rögzítőperem 1-es (2 modul), csavaros, sorolható 080251 vagy 1 db Legrand Céliane / Program Mosaic rögzítőperem 1-es, körömmel, sorolható 080261 attól függően, hogy a rögzítőperemet csavarral vagy körömmel kívánja a szerelődobozban elhelyezni
  • 2 db Legrand Céliane váltókapcsoló 10AX 067001
  • 2 db Bepattintható LED lámpa egypólusú váltókapcsolóhoz 230 V~ 0,15 mA 067686 vagy amennyiben 0 vezeték van akkor Bepattintható LED lámpa jelzőfénnyel felszerelhető és nulla vezetékes váltókapcsolóhoz 067688
  • 1 db Legrand Céliane kettős billentyű, fényjelzős ami lehet fehér 068004, titán 068304, vagy grafit 067904 színű vagy Legrand Céliane kettős billentyű, fényjelzős, IP44 védelemmel ellátott 067804 fehér színű
  • 1 db keret ami lehet Legrand Céliane egyes keret, kettős keret, hármas keret, négyes keret vagy ötös keret, attól függően, hogy mennyi szerelvényt kíván egy sorban egymás mellé vagy alá felszerelni

Az összeállítás lépései megegyeznek a sima dupla váltó kapcsoló lépéseivel annyi különbséggel, hogy a 6. lépés előtt a LED-ket bele kell helyezni a kapcsolókba.

Váltókapcsolás összeállítási rajza, nulla vezetékes váltókapcsolóval és jelzőfénnyel:
