Legrand kerek padlódoboz rozsdamentes acél, Legrand 089701

Cikkszám:
089701
Legrand kerek padlódoboz rozsdamentes acél, Legrand 089701
Legrand kerek padlódoboz rozsdamentes acél, Legrand 089701
Legrand kerek padlódoboz rozsdamentes acél, Legrand 089701
Legrand kerek padlódoboz rozsdamentes acél, Legrand 089701
ÚJ
Bruttó: 20 811 Ft
Szállítás GLS 1-2 munkanap, MPL 2-3 munkanap Raktáron. :  12 db

Mini padlódoboz csatlakozóaljzatokhoz

  • IP44 vízállóság és IK08 ütésállóság – biztonságos és tartós megoldás
  • 180°-ban nyíló fedél a kényelmes hozzáférésért
  • Extra lapos kivitel: mindössze 2 mm vastagság
  • Fehér fényű LED-del megvilágítható (Easy-LED modullal)
  • Rögzíthető anyagvastagság: 9–35 mm – alkalmas munkalapokhoz, falakhoz, padlókhoz
  • Telepítési lehetőségek: padló (klasszikus vagy álpadló), munkalap (vízszintesen vagy függőlegesen), fal
  • Kültéri használat: csak fedett helyen (pl. terasz) alkalmazható
  • Kötelező: Legrand süllyesztődoboz használata:
    • Betonhoz: 080188
    • Többféle anyaghoz: 081988

Program Mosaic funkciókkal szerelvényezhető (2 modul)

  • 2P+F csatlakozóaljzat
  • Dupla USB töltők
  • RJ11 és RJ12 csatlakozók
  • TV csatlakozók
  • RJ45 csatlakozók: UTP, FTP vagy STP (ellenőrzött hozzáférés nélkül)
  • Hangszóró csatlakozók
  • HDMI csatlakozók
  • HD15 csatlakozók (dugó nélkül)
Termékbiztonság :

EU-ban felelős személy

Mennyiség:

Kerek padlódoboz (2 modulos)

  • Könnyű fedél felnyitás a kényelemért és biztonságos használatért
  • 180°-ban nyíló fedél – gyors hozzáférés és hosszú távú ellenállás
  • IP44 vízállóság és IK08 ütésállóság
  • Extra lapos kialakítás: mindössze 2 mm vastagságú
  • Torx csavaros rögzítés – véletlen szétszerelés ellen véd
  • Program Mosaic szerelvényekkel kompatibilis (2 modul)
  • Szín: szálcsiszolt rozsdamentes acél – modern, prémium megjelenés
  • Telepíthető: padlóra, munkalapra, falra

Ajánlás / Használati korlátozás

  • Kültéren csak fedett helyen (pl. terasz) telepíthető
  • Használj megfelelő Legrand süllyesztődobozokat:
    • Betonhoz: 080188
    • Munkalaphoz és álpadlóhoz: 081988
  • Ne felejtsd el a szigetelő dugókat beépíteni (081989), ha nem használsz minden kábelbevezetőt!
Fontos!:  A telepítéshez minden esetben szükség van a Legrand süllyesztődoboz használatára:
  • Betonhoz vagy álpadlóhoz: Cikkszám: 081988
  • Bútorlaphoz, munkapulthoz vagy vékony álpadlóhoz: Cikkszám: 080188
Hasznos tanácsok:

Kompatibilis szerelvények – Program Mosaic

A padlódobozok Program Mosaic szerelvényekkel szerelhetők, így maximális rugalmasságot biztosítanak a csatlakozók és töltők kialakításában.

Milyen szerelvényekkel bővítheted?

  • 230V konnektorok: szabványos 2P+F csatlakozóaljzat
  • USB töltők: elérhető dupla USB-A, USB-C vagy akár kombinált USB-A + USB-C kivitelben
  • Adatcsatlakozók: RJ45 (UTP, FTP, STP)
  • Multimédiás csatlakozók: HDMI, TV aljzat, hangszóró csatlakozók
A padlódobozok 2 modulos kivitelűek, így:
  • Egyetlen 2 modulos szerelvény (pl. konnektor) fér bele, amely teljesen kitölti a helyet.
  • Vagy két darab 1 modulos szerelvényt szerelhetsz be (pl. USB töltő + UTP aljzat).

Ha két 1 modulos megoldást választasz, ügyelj arra, hogy egymodulos széles szerelvényeket használj, melyek pontosan illeszkednek a helyre!

Így személyre szabhatod a padlódobozt az igényeid szerint – akár áramellátásra, töltésre, adatátvitelre vagy multimédiás csatlakoztatásra!

Betonos szerelési útmutató Bútorlapos szerelési útmutató

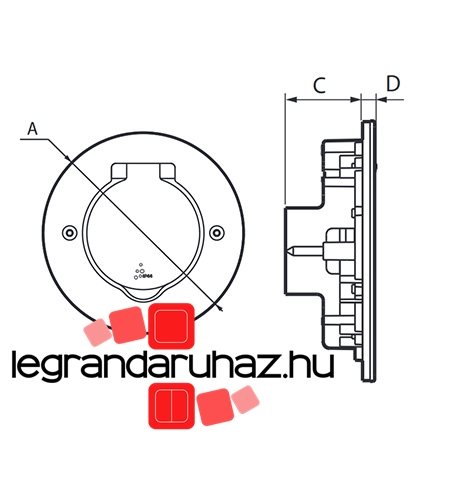

Legrand 089701 padlódoboz méretei

Méretek – Kerek padlódoboz

Ez a modern, rozsdamentes acél padlódoboz letisztult megjelenésével és kompakt méreteivel tökéletes választás, ha esztétikus és funkcionális megoldást keresel!

  • Átmérő (A): 90 mm – elegáns, kerek kialakítás, ami bármilyen környezetbe illik.
  • Vastagság (C): 28 mm – minimális helyigény, mégis stabil rögzítés.
  • Előlap vastagsága (D): 2 mm – extra vékony, alig észrevehető, mégis erős fedél.

Az alacsony profilú előlap gondoskodik róla, hogy a padlódoboz szinte észrevétlenül belesimuljon a környezetbe, miközben megőrzi a strapabíróságot és a kényelmes hozzáférést!

Legrand mini padlódoboz világítással

Feldobhatod a megjelenést

Extra funkció: Tedd látványosabbá és praktikusabbá a padlódobozaidat a beépíthető LED világítással! A 089719 cikkszámú LED modul minden típusú mini padlódobozba egyszerűen beszerelhető, így elegáns fénygyűrűvel emeli ki a csatlakozó helyét.

Nemcsak stílusos megjelenést biztosít, hanem sötétben is könnyedén megtalálod az aljzatot – tökéletes megoldás irodákba, otthonokba vagy közösségi terekbe!

Álpadló ≥ 50 mm vagy betonpadló

Ha betonpadlóba vagy 50 mm-nél vastagabb álpadlóba szeretnél aljzatokat beépíteni, akkor a tökéletes megoldás számodra a 081988 cikkszámú süllyesztődoboz!

  • Padlóvastagság: 50–76 mm között.
  • A doboz mélysége egyszerűen beállítható egy villanyszerelő kés segítségével.
  • Kétféle beépítési lehetőség több aljzat sorolásához:
    • 86 mm távolság téglalap alapú padlódoboz vagy egymáshoz illeszkedő, négyzetes padlódobozokhoz
    • 95 mm távolság különálló, kerek vagy négyzet padlódobozhoz.
  • A doboz tömített kábelbevezetésekkel rendelkezik, így könnyen kábelezhető és garantált a kiváló vízzáróság.



Ha betonpadló felújításán dolgozol, bátran kérd szakember segítségét, aki pontosan ki tudja alakítani az aljzat helyét!

Beépítési útmutató szerelvénydobozhoz betonba vagy vékony álpadlóba szereléshez

A szerelvénydoboz helyes beépítése nagyon fontos, hogy biztonságos és esztétikus legyen az elektromos szerelés. Az alábbiakban lépésről lépésre bemutatjuk hogyan kell a szakszerű beépítést elvégezni:

Legrand 081988 süllyesztődoboz méretei

1. Előkészítés

  • Első lépésként nézd meg, hogy a szerelvénydoboz mérete megfelelő-e a tervezett usb töltőkhöz, dugaljakhoz vagy bármely más Legrand Program Mosaic szerelvényhez.
  • Mérd le a falvastagságot, és ellenőrizd a beépítési mélységet. Fontos, hogy a doboz ne lógjon ki, de ne is legyen túl mély.
Legrand 081988 süllyesztődoboz dupla elhelyezés

2. Beépítési távolságok

  • Ha egymás mellé több dobozt teszel, tartsd be a megfelelő középtávolságokat:
    • 86 mm középtávolság, ha  mini téglalap alapú padlódobozt vagy két darab négyzetes padlódobozt használsz.
    • 95 mm középtávolság, ha különálló dobozokat kerek padlódobozokat vagy két négyzet alakú padlódobozt építesz be.
  • Ügyelj arra, hogy vízszintesen és függőlegesen is pontosan legyenek elhelyezve a dobozok, hogy a kapcsolók és dugaljak később szépen illeszkedjenek.
Tipp: Természetesen itt nem kell a süllyesztőbozt méretre vágnod! Egyszerűen csak a megfelelő hosszával illesszd össze a két dobozt!
Legrand 081988 süllyesztődoboz méretei

3. Szerelvénydoboz mélységének pontos beállítása álpadlóhoz (≥ 50 mm)

Szeretnéd, hogy tökéletesen illeszkedjen a szerelvénydoboz az álpadlódhoz? Semmi gond! Csak egy villanyszerelő késre lesz szükséged, hogy egyszerűen beállítsd a kívánt mélységet. A dobozon található rovátkák segítenek pontosan beállítani a megfelelő méretet:

  • 1 rovátkát vágj le, ha a szükséges mélység 66 és 74 mm közötti.
  • 2 rovátkát vágj le, ha a mélység 60 és 66 mm közötti.
  • 3 rovátkát vágj le, ha a mélység 54 és 60 mm közötti.
  • 4 rovátkát vágj le, ha a mélység 54 mm-nél kisebb.

Ezzel az egyszerű lépéssel garantáltan gyors, pontos és tökéletes lesz a szerelés, így a munkád eredménye is szakszerű és esztétikus lesz!

Tipp: Használj éles kést vagy villanyszerelő kést és nagyon óvatosan vágj, hogy a sérüléseket elkerüld!
Legrand 081988 süllyesztődoboz vágása betonba

4. Szerelvénydoboz mélységének pontos beállítása betonpadlóhoz

Betonpadlóba építenél aljzatot? Semmi gond! A szerelvénydoboz mélységét egyszerűen igazíthatod a padló vastagságához. Ehhez csak egy villanyszerelő késre lesz szükséged – a dobozon található rovátkák megmutatják, hol kell vágni.

  • 1 rovátkát vágj le, ha a doboz beépítési mélysége 66–76 mm között van.
  • 2 rovátkát vágj le, ha a doboz beépítési mélysége 60–70 mm között van.
  • 3 rovátkát vágj le, ha a doboz beépítési mélysége 54–64 mm között van.
  • 4 rovátkát vágj le, ha a doboz beépítési mélysége 58 mm-nél kisebb.

Így biztos lehetsz benne, hogy a doboz tökéletesen illeszkedik majd a betonpadlóba – gyors, precíz, szakszerű megoldás!

Tipp: Használj éles kést vagy villanyszerelő kést és nagyon óvatosan vágj, hogy a sérüléseket elkerüld!
Tipp:
  • Olajozd meg a a piros védőkupak menetét, hogy a beton ne ragadjon a menetre
  • Állítsd be és szorítsd meg a védőkupakot amikor betekered a helyére

Beépítési útmutató szerelvénydobozhoz bútorlapba vagy konyhapulba szereléshez

A szerelvénydoboz helyes beépítése nagyon fontos, hogy biztonságos és esztétikus legyen az elektromos szerelés. Az alábbiakban lépésről lépésre bemutatjuk hogyan kell a szakszerű beépítést elvégezni:

Legrand 080188 süllyesztődoboz méretei

1. Előkészítés

  • Első lépésként nézd meg, hogy a szerelvénydoboz mérete megfelelő-e a tervezett usb töltőkhöz, dugaljakhoz vagy bármely más Legrand Program Mosaic szerelvényhez.
  • Mérd le a falvastagságot, és ellenőrizd a beépítési mélységet. Fontos, hogy a doboz ne lógjon ki, de ne is legyen túl mély.
Legrand 081988 süllyesztődoboz dupla elhelyezés

2. Milyen vastagságú felületre tudod beszerelni?

Rögzíthető anyagvastagság: A Batibox süllyesztődoboz stabilan beszerelhető olyan felületekbe, amelyek anyagvastagsága 9 mm és 35 mm között van.

Ez azt jelenti, hogy alkalmas például:

  • munkalapokhoz, bútorlapokhoz, ahol a vastagság legalább 9 mm (A min),
  • vagy akár vékonyabb álpadlókhoz, maximum 35 mm (A max) vastagságig.

A beépítő körmök könnyedén igazodnak ehhez a tartományhoz, biztosítva a szoros, stabil rögzítést anélkül, hogy károsítanák az anyagot.

Hasznos tanácsok:

Kábelek bevezetése

  • A doboz oldalain található bevezető nyílások megkönnyítik a vezetékek behúzását.
  • Figyelj arra, hogy a kábelek ne sérüljenek meg, és ne feszüljön meg túlzottan a vezeték behúzás közben.
  • Mindig hagyj egy kis plusz hosszúságot a vezetékekből, hogy kényelmes legyen bekötni, és később is könnyen hozzáférj, ha szükséges.

Ellenőrzés

  • A végén mindenképp ellenőrizd, hogy a doboz stabilan áll-e, és nincsenek benne repedések, sérülések.
  • Győződj meg róla, hogy a vezetékek szépen elférnek a dobozban, nem érintkeznek egymással, és minden szigetelés ép.

Ha ezeket betartod, biztos lehetsz benne, hogy a szerelvénydobozod nemcsak jól fog kinézni, hanem biztonságosan is fog működni!

Gyártó
Legrand
Szín
rozsdamentes acél
Modul száma
2 modulos
Magasság
86 mm
Anyag
Fém
Származási és ár információk
A terméket a Legrand Zrt. teljes támogatásával és garanciális hátterével árusítjuk.
Ne kockáztasson, a nem eredeti termékek balesetet okozhatnak ezért kerülje a bizonytalan eredetű termékeket.
Beszerelési lehetőségek
beton, pult, bútorlap
Antimikrobiális kezelés
Nem
Átlátszó
Nem
Tárolási hőmérséklet
-10-60 °C
felületkezelés
Matt
rögzítés típusa
Csavaros rögzítés
mélység
41 mm
szélesség
86 mm
Halogénmentes
Igen
Felületvédelem
Csiszolt
Védettségi fokozat (IP)
IP44
Ütésállóság foka (IK)
IK08
Üzemi / beállítási hőmérséklet
-10-60 °C
Egységek száma
1
Szerelési irány
Vízszintes
Vízszintes egységek száma
1
Függőleges egységek száma
1
Szerelőrács
Nem
Süllyesztett szerelés
Igen
Padlócsatorna-dobozhoz alkalmas
Igen
Faldobozhoz alkalmas
Nem
Címkézhető felület
Nem
Anyagminőség
Egyéb
Zsanéros fedéllel
Igen
Beépítési magasság
28 mm
Latin fafajta
Nem alkalmazható
Fa tanúsítvány (lista)
Nem alkalmazható
Fa éghajlati övezet
Nem alkalmazható
Forma
Kerek
Maximum raktárkészlet
6.461538461538462
Cikkszám
089701

Katalógus oldal
089701 katalógus oldal
Beszerelési segédlet
Legrand kerek padlódoboz rozsdamentes acél, Legrand 089701 beszerelési segédlet
Technikai paraméterek (EN)
Legrand kerek padlódoboz rozsdamentes acél, Legrand 089701 technikai paraméterek
Tanúsítvány
Legrand kerek padlódoboz rozsdamentes acél, Legrand 089701 tanúsítvány
CE nyilatkozat
Legrand kerek padlódoboz rozsdamentes acél, Legrand 089701 CE nyilatkozat
